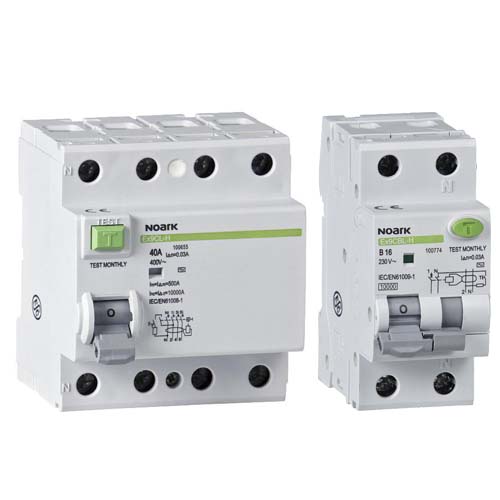

در دنیای مدرن که اتکای ما به انرژی الکتریکی روز به روز بیشتر می‌شود، خطرات ناشی از آن، به‌ویژه در محیط‌های خانگی و صنعتی، نیازمند راه‌حل‌های ایمنی پیشرفته است. یکی از مهم‌ترین نوآوری‌ها در حوزه ایمنی برق، اختراع و به‌کارگیری کلید محافظ جان (Residual Current Device یا RCD) است. این دستگاه نه تنها از تجهیزات ما محافظت می‌کند، بلکه مهم‌تر از آن، حافظ جان انسان در برابر شوک‌های الکتریکی مرگبار است. این مقاله به بررسی دقیق اصول، عملکرد، انواع و اهمیت نگهداری از این ابزار حیاتی می‌پردازد.
برای درک اهمیت کلید محافظ جان، ابتدا باید مفهوم خطرناک‌ترین پدیده الکتریکی، یعنی جریان نشتی (Leakage Current)، را به درستی درک کنیم.
جریان نشتی چیست؟
در یک مدار الکتریکی سالم، جریانی که از فاز (یا سیم برق‌دار) وارد شده و از نول خارج می‌شود، باید دقیقاً برابر باشد. در حالت ایده‌آل، رابطه زیر برقرار است:
جریان نشتی زمانی رخ می‌دهد که قسمتی از جریان الکتریکی به جای بازگشت از طریق مسیر عادی (سیم نول)، از یک مسیر ناخواسته و غیرعادی به زمین (Earth) یا مستقیماً به بدن انسان منتقل شود. این مسیر ناخواسته ممکن است از طریق عایق‌های فرسوده سیم‌کشی، بدنه فلزی وسایل برقی (که به زمین متصل شده‌اند)، یا در بدترین حالت، از طریق بدن انسان عبور کند.
خطرات جریان نشتی برای انسان (شوک الکتریکی)
بدن انسان یک رسانای نسبتاً خوب برای جریان الکتریکی است. عبور جریان الکتریکی از بدن (شوک الکتریکی) می‌تواند عواقب بسیار وخیمی داشته باشد:
اثر انقباض عضلانی (Tetany): اگر جریان از حدود 10 میلی‌آمپر (mA) بیشتر باشد، فرد قادر به رها کردن سیم یا منبع برق نخواهد بود، زیرا عضلات به صورت غیرارادی منقبض می‌شوند.
اختلال در ریتم قلب (فیبریلاسیون بطنی): این خطرناک‌ترین اثر است. عبور جریان حتی در حدود 50 تا 100 میلی‌آمپر از ناحیه قفسه سینه می‌تواند باعث تداخل در سیگنال‌های الکتریکی قلب و توقف تپش مؤثر آن شود که منجر به مرگ آنی می‌گردد.
کلید محافظ جان به طور خاص برای تشخیص همین جریان‌های نشتی طراحی شده است که بسیار کمتر از جریان‌های اضافه بار (Overcurrent) یا اتصال کوتاه (Short Circuit) هستند و محافظت آن‌ها از عهده فیوزها و کلیدهای مینیاتوری (MCB) خارج است.
کلید محافظ جان (که در ایران اغلب با نام محافظ جان شناخته می‌شود) بر اساس یک اصل ساده اما بسیار مؤثر کار می‌کند: اصل توازن جریان‌ها.
اندازه‌گیری تفاوت جریان ورودی و خروجی
قلب هر کلید محافظ جان یک ترانسفورماتور جریان حلقوی (Toroidal Current Transformer) یا سنسور جریانی است که سیم‌های فاز و نول (و در برخی مدل‌ها سیم محافظ) از مرکز آن عبور می‌کنند.
وضعیت نرمال: هنگامی که مدار به درستی کار می‌کند، جریان ورودی از سیم فاز دقیقاً برابر با جریان خروجی از سیم نول است (با علامت مخالف). در نتیجه، برآیند میدان مغناطیسی ایجاد شده توسط این دو جریان در هسته ترانسفورماتور صفر خواهد بود.
وقوع نشتی: اگر جریانی به زمین نشت کند (مثلاً از طریق بدن فردی که با سیم برق تماس دارد)، جریان بازگشتی از طریق نول کمتر از جریان ارسالی از فاز خواهد بود. این عدم توازن باعث ایجاد یک شار خالص مغناطیسی در هسته ترانسفورماتور سنسور می‌شود.
فرآیند قطع: این شار مغناطیسی القایی، جریان کوچکی را در سیم‌پیچ ثانویه ترانسفورماتور ایجاد می‌کند. اگر این جریان القایی به حد تعیین شده (معمولاً 30mA برای مصارف مسکونی) برسد، مکانیزم تریپ (Trip Mechanism) فعال شده و کلید ظرف مدت زمان بسیار کوتاهی (معمولاً کمتر از 40 میلی‌ثانیه) مدار را قطع می‌کند و جریان خطرناک را متوقف می‌سازد.
اهمیت زمان قطع (Sensitivity and Speed)
سرعت عمل این کلیدها بسیار حیاتی است. حساسیت رایج برای حفاظت از جان انسان 30 میلی‌آمپر (0.03 آمپر) است. اگر جریان نشتی 30 میلی‌آمپر باشد، کلید باید در زمان کمتر از 40 میلی‌ثانیه مدار را قطع کند تا جریان فرصت کافی برای ایجاد فیبریلاسیون بطنی در قلب انسان نداشته باشد.
اصطلاحات مورد استفاده برای این کلیدها گاهی گیج‌کننده هستند، اما تفاوت‌های کلیدی در سطح حفاظت آن‌ها وجود دارد:
نام کوتاه نام کامل مخفف انگلیسی وظیفه اصلی حفاظت در برابر اضافه جریان؟
RCCB Residual Current Circuit Breaker کلید مدار محافظ جریان باقیمانده تشخیص جریان نشتی به زمین خیر
RCD Residual Current Device دستگاه جریان باقیمانده اصطلاح کلی شامل RCCB و RCBO متغیر (بستگی به ساختار)
RCBO Residual Current Breaker with Overcurrent Protection کلید مدار با حفاظت اضافه جریان تشخیص جریان نشتی و اضافه بار/اتصال کوتاه بله
RCCB: این دستگاه تنها بر اساس عدم توازن جریان‌های فاز و نول عمل می‌کند و هیچ حفاظتی در برابر اضافه جریان (مثلاً اگر سیم فاز مستقیماً به نول متصل شود و جریان بسیار زیاد شود) ارائه نمی‌دهد. در این حالت، باید از فیوز یا مینیاتوری مجزا در بالادست استفاده شود.
RCBO: این دستگاه یک ترکیب دو در یک است. شامل مکانیزم حفاظت جریانی (مانند MCB) و مکانیزم حفاظت نشتی است. این دستگاه هم از جان انسان (در برابر نشتی) و هم از سیم‌کشی (در برابر اضافه بار و اتصال کوتاه) محافظت می‌کند و نصب آن در تابلوهای کوچک بسیار رایج است.
کلید محافظ جان، برخلاف کلیدهای حرارتی و مغناطیسی که همواره در مدار فعال هستند، یک دستگاه الکترونیکی/مکانیکی است که ممکن است به دلیل رطوبت، گرد و غبار یا خرابی‌های داخلی، عملکرد صحیح خود را از دست بدهد.
دکمه تست (معمولاً با برچسب T یا Test) برای شبیه‌سازی یک وضعیت نشتی کنترل‌شده طراحی شده است. این دکمه با اتصال یک مقاومت داخلی کوچک بین فاز و نول (یا به طور غیرمستقیم از طریق اتصال به سیم زمین/بدنه)، جریانی معادل 1/2 تا 1 برابر جریان نامی قطع (مثلاً 15 تا 30 میلی‌آمپر) را به طور مصنوعی ایجاد می‌کند.
هنگامی که دکمه تست فشرده می‌شود، باید فوراً مکانیزم تریپ فعال شده و کلید قطع شود.
تست کلید محافظ جان باید به صورت ماهانه یا حداقل هر سه ماه یکبار انجام شود. عدم واکنش کلید به دکمه تست نشان‌دهنده خرابی قریب‌الوقوع یا کامل دستگاه است و نیاز به تعویض فوری دارد. رها کردن این تست به این معناست که شما در برابر خطرناک‌ترین نوع نقص الکتریکی (شوک الکتریکی) بی‌پناه هستید.
در ایران، استاندارد شماره ۱-۴۴۷ (مربوط به تأسیسات الکتریکی ساختمان‌ها) و همچنین مقررات ملی ساختمان بر لزوم نصب این کلیدها تأکید فراوانی دارند تا ایمنی افراد تضمین شود.
تغذیه تمام مدارهای روشنایی و پریزهای عمومی: در اکثر تأسیسات جدید، توصیه می‌شود که محافظ جان (با حساسیت 30 میلی‌آمپر) به صورت عمومی برای تمام مدارهای خروجی تابلو برق ورودی نصب شود.
حفاظت اختصاصی برای مدارهای خاص: مناطقی که خطر تماس مستقیم با آب و برق وجود دارد، باید حتماً تحت حفاظت مستقیم قرار گیرند:
پریزهای مورد استفاده در فضاهای مرطوب (مانند حمام، دستشویی، آشپزخانه و محیط‌های بیرونی).
مدارهای تغذیه دستگاه‌هایی که در معرض رطوبت هستند (مانند ماشین لباسشویی یا آبگرمکن‌ها).
محل نصب: کلید محافظ جان باید در ابتدای خطوط تغذیه مورد نظر و در جعبه تقسیم اصلی (تابلو برق) نصب شود، به طوری که بین کنتور برق و مصرف‌کننده قرار گیرد.
تجهیزات حفاظتی مکمل: طبق استاندارد، در مناطقی که RCBO یا RCD با حساسیت 30mA استفاده نشده است، حتماً باید یک دستگاه حفاظت در برابر اضافه جریان (فیوز یا MCB) در مسیر فاز پیش از ورود به کلید محافظ جان نصب گردد تا از آسیب دیدن خود کلید محافظ جان در اثر اضافه بار جلوگیری شود.
عملکرد صحیح کلید محافظ جان به شدت وابسته به وجود یک سیستم اتصال به زمین (PE) مناسب و کم‌مقاومت است. اگر سیم زمین قطع یا بسیار مقاوم باشد، در صورت بروز نشتی، کلید ممکن است عمل نکند یا با تأخیر زیاد عمل نماید، زیرا مسیر کافی برای بازگشت جریان فراهم نشده است.
کلید محافظ جان (RCD/RCCB/RCBO) دیگر یک گزینه لوکس در سیم‌کشی برق نیست، بلکه یک ضرورت مطلق ایمنی است. این دستگاه‌ها به عنوان “خط دفاع آخر” عمل کرده و توانایی نجات جان انسان را در کسری از ثانیه دارند. درک عملکرد این ابزار و انجام تست‌های ماهانه آن، ساده‌ترین و مؤثرترین گامی است که هر فرد، چه در خانه و چه در کارگاه صنعتی، می‌تواند برای تأمین ایمنی خود و دیگران بردارد.
