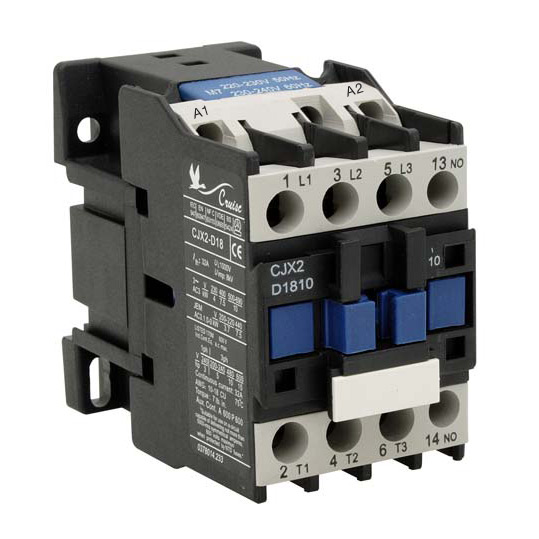

در دنیای پیچیده و پویای صنعت الکتریکی، کنترل بارهای سنگین و پرقدرت از اهمیت حیاتی برخوردار است. قلب بسیاری از این سیستم‌های کنترلی، دستگاهی به نام کنتاکتور (Contactor) است. کنتاکتورها، سوئیچ‌های الکترومغناطیسی قدرتمندی هستند که برای قطع و وصل ایمن مدارهای قدرت با جریان‌ها و ولتاژهای بالا طراحی شده‌اند. این دستگاه‌ها نه تنها امکان کنترل از راه دور تجهیزات بزرگ مانند موتورهای سه‌فاز، سیستم‌های گرمایشی، و بانک‌های خازنی را فراهم می‌آورند، بلکه نقش اساسی در حفاظت از تجهیزات و پرسنل ایفا می‌کنند.
این مقاله به بررسی عمیق ساختار، عملکرد، طبقه‌بندی و اصول انتخاب کنتاکتورها خواهد پرداخت تا درک کاملی از جایگاه حیاتی آن‌ها در مهندسی برق صنعتی ارائه دهد.
کنتاکتور وسیله‌ای الکترومکانیکی است که برای باز و بسته کردن مکرر مدارهای قدرت با ظرفیت جریان بالا (معمولاً بیش از ۱۰ آمپر) به کار می‌رود. عملکرد اصلی آن بر پایه خاصیت الکترومغناطیسی استوار است: اعمال جریان به یک سیم‌پیچ (بوبین) یک میدان مغناطیسی تولید می‌کند که یک آرمیچر متحرک را جذب کرده و کنتاکت‌های اصلی مدار قدرت را می‌بندد.
در حالی که رله‌ها و کنتاکتورها هر دو سوئیچ‌های کنترل شده توسط انرژی الکتریکی هستند، تفاوت‌های بنیادینی در طراحی و کاربرد آن‌ها وجود دارد:
ظرفیت جریان (Current Rating): رله‌ها معمولاً برای جریان‌های کوچک (تا ۱۰ آمپر) در مدارهای کنترلی طراحی شده‌اند، در حالی که کنتاکتورها برای جریان‌های بسیار بالا (از ۹ آمپر تا هزاران آمپر) در مدارهای قدرت به کار می‌روند.
ساختار جرقه (Arc Suppression): کنتاکتورها به دلیل سوئیچینگ بارهای سلفی سنگین (مانند موتورها) که هنگام باز شدن کنتاکت‌ها، قوس الکتریکی شدیدی تولید می‌کنند، مجهز به مکانیزم‌های قوی خاموش‌کننده قوس (مانند محفظه‌های جرقه یا Magnet Quenchers) هستند. رله‌های کوچک معمولاً به این مکانیزم‌ها نیاز ندارند.
تعداد کنتاکت‌های قدرت: کنتاکتورها معمولاً دارای کنتاکت‌های اصلی سه فاز (سه کنتاکت قدرت) هستند، در حالی که رله‌ها اغلب تک‌قطبی یا دو قطبی بوده و برای مدارهای تک‌فاز یا سیگنال طراحی شده‌اند.
یک کنتاکتور استاندارد از سه بخش اصلی تشکیل شده است که هر کدام وظیفه مشخصی در فرآیند سوئیچینگ دارند:
بوبین یا سیم‌پیچ تحریک، جزء الکترومغناطیسی کنتاکتور است.
عملکرد: هنگامی که ولتاژ کنترلی مناسب (مثلاً ۲۴ ولت DC یا ۲۲۰ ولت AC) به بوبین اعمال می‌شود، یک میدان مغناطیسی قوی ایجاد می‌کند. این میدان نیروی لازم برای غلبه بر نیروی فنر و کشیدن آرمیچر متحرک را فراهم می‌آورد.
مشخصات: بوبین‌ها باید بر اساس ولتاژ منبع کنترلی انتخاب شوند.
این بخش، مسیر اصلی عبور جریان بار سنگین است.
کنتاکت‌های ثابت (Stationary Contacts): به بدنه کنتاکتور متصل شده و ثابت هستند.
کنتاکت‌های متحرک (Moving Contacts): به آرمیچر متصل بوده و هنگام تحریک بوبین، حرکت کرده و به کنتاکت‌های ثابت می‌چسبند تا مدار قدرت بسته شود.
جنس: این کنتاکت‌ها معمولاً از آلیاژهای مقاوم در برابر سایش و جوش خوردن، مانند نقره و کادمیوم اکسید، ساخته می‌شوند تا هدایت الکتریکی بالا و عمر طولانی داشته باشند.
سیستم خاموش‌کننده قوس: در کنتاکتورهای AC، معمولاً مجموعه‌ای از پلیت‌های فلزی (چشمی یا مغناطیسی) در اطراف کنتاکت‌ها تعبیه شده‌اند که قوس تولید شده هنگام قطع جریان را به سرعت سرد کرده و خاموش می‌کنند.
این کنتاکت‌ها وظیفه کنترل و بازخورد (Feedback) را بر عهده دارند و جریان بسیار کمی را حمل می‌کنند.
NO (Normally Open): در حالت عادی (بوبین تحریک نشده) باز هستند و با تحریک بوبین بسته می‌شوند. برای سیگنال‌های شروع به کار یا بازخورد استفاده می‌شوند.
NC (Normally Closed): در حالت عادی بسته هستند و با تحریک بوبین باز می‌شوند. برای سیگنال‌های توقف یا قفل‌های ایمنی استفاده می‌شوند.
استاندارد بین‌المللی IEC 60947-4-1، کنتاکتورها را بر اساس نوع باری که قرار است سوئیچ کنند، دسته‌بندی می‌کند. این طبقه‌بندی برای اطمینان از عملکرد ایمن و طول عمر کنتاکتور ضروری است:
AC-1 بارهای مقاومتی (غیر سلفی) مانند هیترهای الکتریکی، گرم‌کننده‌ها. در این حالت، جریان قطع شده تقریباً برابر با جریان وصل شده است (ضریب توان نزدیک به ۱).
AC-2 موتورهای القایی با قابلیت قطع شدن پس از رسیدن به سرعت نامی (لپ داگ) مناسب برای راه‌اندازی، چرخش و توقف موتورها بدون بارگذاری شدید هنگام قطع.
AC-3 موتورهای القایی قفس سنجابی (Squirrel Cage) در حالت راه‌اندازی و توقف تحت بار مهم‌ترین کاربرد. در این حالت، کنتاکتور جریان راکتیو و جریان راه‌اندازی بالا (۶ تا ۸ برابر جریان نامی) را قطع می‌کند.
AC-4 راه‌اندازی مکرر، ترمز جریانی (Plugging) یا ترمز دینامیک برای کاربردهایی که نیاز به قطع و وصل بسیار سریع و مکرر در زیر بار سنگین است (مانند جرثقیل‌ها). سخت‌ترین شرایط سوئیچینگ.
DC-1 تا DC-5 بارهای موتور DC یا بارهای سلفی DC مشابه AC-3 و AC-4 اما برای مدارهای جریان مستقیم. به دلیل نبود عبور جریان صفر (Zero Crossing)، خاموش کردن قوس در DC دشوارتر است.
مثال: برای کنترل یک پمپ استاندارد که موتور آن با ولتاژ سه فاز کار می‌کند، باید از کنتاکتور کلاس AC-3 استفاده شود.
انتخاب صحیح کنتاکتور مستلزم درک دقیق پارامترهای فنی زیر است:
این پارامتر، حداکثر جریان باری است که کنتاکتور می‌تواند به طور مداوم و ایمن در شرایط محیطی مشخص (معمولاً دمای مرجع ۴۰ درجه سانتی‌گراد) تحمل کند.
توجه به کلاس کاربردی حیاتی است؛ مثلاً جریان AC-3 همواره کمتر از جریان AC-1 برای یک کنتاکتور یکسان است، زیرا AC-3 شامل خاموش کردن جریان راه‌اندازی موتور است.
این ولتاژ، حداکثر ولتاژ خط است که کنتاکتور برای آن طراحی شده است. استفاده از کنتاکتور با ولتاژ نامی کمتر از ولتاژ شبکه باعث تخریب سریع عایق‌ها و خطر وقوع آتش‌سوزی می‌شود.
این مشخصه نشان می‌دهد که کنتاکتور در صورت بروز اتصال کوتاه در مدار، قبل از عملکرد وسیله حفاظتی (فیوز یا مدارشکن)، چه میزان جریان کوتاهی را می‌تواند تحمل کند بدون آنکه منفجر شده یا آسیب ساختاری ببیند.
کنتاکتورها به ندرت به تنهایی عمل می‌کنند و معمولاً با تجهیزات حفاظتی و کنترلی دیگر ترکیب می‌شوند.
کنتاکتورهای کمکی (Auxiliary Contactors)
این کنتاکت‌ها برای ایجاد قفل‌های الکتریکی (Latching) در مدار فرمان یا برای ارسال سیگنال وضعیت به PLC یا چراغ‌های نشانگر به کار می‌روند.
قفل متقابل (Interlocking): در مدارهای چپ‌گرد و راست‌گرد موتور، یک کنتاکت NC از کنتاکتور راست‌گرد در مدار بوبین کنتاکتور چپ‌گرد قرار داده می‌شود تا از اتصال همزمان هر دو فاز به یکدیگر جلوگیری شود (جلوگیری از اتصال کوتاه).
حفاظت‌های جانبی مرتبط
کنتاکتورها تنها سوئیچ هستند و به تنهایی حفاظت کامل را فراهم نمی‌کنند.
رله حرارتی (Thermal Overload Relay): مهم‌ترین همراه کنتاکتور. این رله (که معمولاً زیر کنتاکتور نصب می‌شود) جریان بار را پایش کرده و در صورت افزایش طولانی‌مدت جریان (ناشی از اضافه بار موتور)، مدار فرمان بوبین کنتاکتور را قطع می‌کند.
فیوزها و قطع‌کننده‌های مدار (Circuit Breakers): این تجهیزات برای محافظت در برابر جریان‌های اتصال کوتاه و همچنین حفاظت در برابر خطاهای فاز (مانند قطع شدن یک فاز) به کار می‌روند.
سنبله‌های دمپر جریان (Snubber Circuits): در مدارهای DC یا بارهای سلفی سنگین AC، خازن‌ها و مقاومت‌هایی به صورت موازی با کنتاکت‌ها یا بوبین نصب می‌شوند تا افزایش ناگهانی ولتاژ (Surge Voltage) هنگام قطع را میرا کنند و عمر کنتاکت را افزایش دهند.
کنتاکتور به عنوان ستون فقرات هر سیستم کنترل صنعتی، پلی حیاتی بین سیگنال‌های فرمان کم‌قدرت و بارهای پرقدرت ایجاد می‌کند. درک تفاوت‌های عملکردی آن با رله‌ها، شناخت دقیق اجزای داخلی و توجه ویژه به کلاس‌های سوئیچینگ (AC-3 در موتورها) و پارامترهای اسمی، کلید طراحی، نصب و نگهداری ایمن و مطمئن مدارهای قدرت صنعتی است. انتخاب صحیح و ترکیب با تجهیزات حفاظتی مانند رله‌های حرارتی، تضمین‌کننده دوام و کارایی طولانی‌مدت سیستم‌های صنعتی مدرن خواهد بود.
