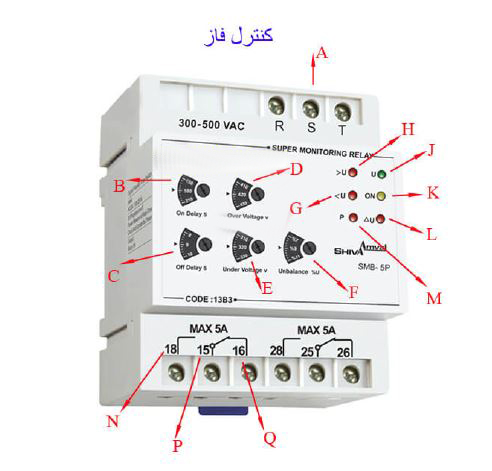

کنترل فاز یکی از روش های مهم و پرکاربرد در مهندسی برق برای مدیریت توان الکتریکی در مدار های متناوب است. این تکنیک با تغییر زاویه آتش تریستورها یا تریاک‌ها، میزان انرژی منتقل شده به بار را تنظیم می‌کند و در بسیاری از کاربردها مانند کنترل سرعت موتور های القایی، تنظیم روشنایی لامپ‌ها و گرمایش الکتریکی به کار می‌رود. برخلاف روش های دیگر کنترل توان مانند خرید کنتاکتور، کنترل فاز با کمترین اتلاف انرژی و بدون نیاز به تجهیزات مکانیکی امکان تنظیم دقیق و سریع را فراهم می‌سازد.
از آنجایی که در بسیاری از تجهیزات صنعتی و خانگی نیاز به کنترل دقیق توان وجود دارد، استفاده از مدار های کنترل فاز به عنوان یک راه حل کارآمد و اقتصادی شناخته می‌شود.
کنترل فاز یکی از روش های اساسی و پرکاربرد در مدیریت توان الکتریکی در سیستم های جریان متناوب (AC) است که با تغییر زمان تحریک یا زاویه آتش عناصر نیمه هادی مانند تریاک یا SCR، مقدار توان منتقل شده به بار را تنظیم می‌کند. در این روش به جای قطع و وصل کامل جریان، ولتاژ اعمال‌شده به بار در هر سیکل کنترل می‌شود و تنها بخشی از موج سینوسی به بار اجازه عبور می‌یابد. این ویژگی باعث شده تا کنترل فاز به روشی مؤثر و اقتصادی برای کنترل توان در انواع بار های مقاومتی، القایی و ترکیبی تبدیل شود.
اهمیت دانستن کنترل فاز چیست نسبت به نوسان گیر برق چیست؟ در این است که با استفاده از آن می‌توان بدون استفاده از تجهیزات مکانیکی یا قطعات متحرک، توان مصرفی دستگاه هایی مانند هیتر های صنعتی، موتور های الکتریکی، لامپ های روشنایی و منابع تغذیه را با دقت بالا تنظیم کرد. این قابلیت منجر به کاهش مصرف انرژی، افزایش عمر مفید تجهیزات و بهبود کارایی کلی سیستم می‌شود. همچنین این روش در بسیاری از کاربرد های خودکار سازی صنعتی، سیستم های تهویه مطبوع و تجهیزات خانگی استفاده می‌شود.
از دیگر مزایای آن می‌توان به قابلیت طراحی مدار های ساده، هزینه پایین و واکنش سریع در برابر تغییرات بار اشاره کرد. کنترل فاز نقش کلیدی در بهینه سازی مصرف انرژی و توسعه سیستم های هوشمند و پایدار در مهندسی برق دارد.
نحوه عملکرد سیستم های کنترل فاز
سیستم های کنترل فاز با هدف تنظیم توان الکتریکی منتقل شده به بار های AC، از اصول تأخیر در زاویه آتش قطعات نیمه هادی مانند تریاک یا تریستور استفاده می‌کنند. اساس عملکرد این سیستم‌ها بر تغییر زمان آغاز هدایت جریان در هر نیم سیکل موج سینوسی ولتاژ است. به این صورت که با تأخیر در زمان تحریک این عناصر، بخشی از موج ولتاژ به بار اعمال نمی‌شود و بنابراین توان مؤثر کاهش می‌یابد.
در عمل مدار کنترل فاز شامل مدار تشخیص صفر عبور ولتاژ است که نقطه شروع هر نیم سیکل را شناسایی می‌کند. پس از تشخیص این نقطه مدار کنترل با تأخیر مشخصی سیگنال تحریک را به تریاک یا SCR ارسال می‌کند. این تأخیر که به آن زاویه آتش گفته می‌شود، تعیین کننده مقدار انرژی منتقل شده به بار است. اگر زاویه آتش نزدیک صفر باشد تریاک زودتر هدایت می‌شود و تقریباً تمام نیم سیکل به بار می‌رسد. اگر زاویه آتش افزایش یابد قسمت بیشتری از موج حذف می‌شود و توان کمتری به بار می‌رسد.
این روش کنترل امکان تنظیم نرم و پیوسته توان را بدون ایجاد افت ولتاژ شدید یا اتلاف انرژی زیاد فراهم می‌کند. از آنجا که جریان فقط در بخشی از نیم سیکل جریان می‌یابد، شکل موج جریان به صورت غیرخطی تغییر می‌کند که ممکن است هارمونیک هایی در شبکه ایجاد کند. با این حال این روش به دلیل سادگی، هزینه پایین و پاسخ سریع، در بسیاری از کاربرد های صنعتی و خانگی به طور گسترده استفاده می‌شود.
انواع دستگاه کنترل فاز
دستگاه های کنترل فاز انواع مختلفی دارند که هر کدام با توجه به نوع کاربرد، نوع بار و نیاز های کنترلی در سیستم های الکتریکی به کار می‌روند. هدف اصلی این دستگاه‌ها و کنتاکتور سه فاز هیوندای تنظیم مقدار توان منتقل شده به بار های متناوب با کنترل زاویه آتش در قطعات نیمه هادی است. در این توضیح مفصل، انواع دستگاه های کنترل فاز را بر اساس فناوری به کار رفته، نوع بار و روش کنترل بررسی می‌کنیم.
دستگاه های کنترل فاز مبتنی بر تریاک
در ادامه موضوع کنترل فاز چیست باید بگوییم تریاک یکی از پرکاربردترین قطعات نیمه هادی در کنترل فاز است که توانایی هدایت جریان در هر دو نیم سیکل موج AC را دارد. دستگاه های کنترل فاز با تریاک معمولاً در کاربرد های کم قدرت مانند کنترل روشنایی، هیتر های خانگی و برخی موتور های کوچک استفاده می‌شوند. مزیت اصلی تریاک سادگی مدار و امکان کنترل بدون نیاز به قطعات اضافی برای هر نیم سیکل است. با این حال تریاک‌ها به دلیل عملکرد دوطرفه شان محدودیت هایی در کاربرد های با بار های بزرگ یا بسیار القایی دارند.
دستگاه های کنترل فاز مبتنی بر SCR
SCR یا تریستور قطعه‌ای یک طرفه است که تنها در یک جهت جریان را هدایت می‌کند و نیازمند مدار کمکی برای کنترل نیم سیکل منفی است. در سیستم های کنترل فاز صنعتی و با توان بالا اغلب از SCR استفاده می‌شود. دستگاه های مبتنی بر SCR قابلیت کنترل دقیق‌تری در تنظیم زاویه آتش و همچنین تحمل جریان های بالا را دارند. در این دستگاه‌ها معمولاً برای هر نیم سیکل یک SCR جداگانه به کار می‌رود که امکان کنترل مستقل نیم سیکل‌ها را فراهم می‌کند.
دستگاه های کنترل فاز دیجیتال
با پیشرفت فناوری الکترونیک قدرت، پردازش دیجیتال و دانستن کنترل فاز چیست، کنترل فاز به سمت استفاده از میکروکنترلرها DSP و FPGA حرکت کرده است. دستگاه های دیجیتال کنترل فاز توانایی برنامه ریزی دقیق‌تر زاویه آتش، تنظیم های دینامیک و قابلیت ارتباط با سیستم های اتوماسیون صنعتی را دارند. این سیستم‌ها معمولاً مجهز به نمایشگر، رابط کاربری و قابلیت ثبت داده های عملکرد هستند که برای بهینه سازی مصرف انرژی و افزایش ایمنی کاربرد دارند.
دستگاه های کنترل فاز آنالوگ
قبل از توسعه کنترل دیجیتال، کنترل فاز بیشتر با مدار های آنالوگ انجام می‌شد. این دستگاه‌ها معمولاً شامل ترکیبی از مقاومت‌ها، خازن‌ها و دیودها برای تولید سیگنال تأخیر در زاویه آتش بودند. اگرچه دقت این دستگاه‌ها کمتر از نمونه های دیجیتال است اما به دلیل سادگی و هزینه پایین در برخی کاربرد های خاص هنوز استفاده می‌شوند.
دستگاه های کنترل فاز با قابلیت کنترل بار القایی و مقاومتی
دسته بندی دیگری بر اساس نوع بار وجود دارد. دستگاه های کنترل فاز برای بار های مقاومتی مانند هیتر های برقی و بار های القایی مانند موتور های القایی یا ترانسفورماتورها به طور متفاوتی طراحی می‌شوند. بار های القایی به دلیل تأخیر فاز بین ولتاژ و جریان، نیازمند مدار های کنترل پیچیده‌تر برای جلوگیری از نوسانات و آسیب های احتمالی هستند. به همین دلیل دستگاه های کنترل فاز برای بار های القایی معمولاً دارای فیلترها و مدار های حفاظتی بیشتری هستند.
دستگاه های کنترل فاز قابل برنامه ریزی
این نوع کنترل‌کننده‌ها امکان تنظیم دقیق پارامتر های کنترل فاز را به کاربر می‌دهند و معمولاً در صنایع پیشرفته و فرایند های حساس به کار می‌روند. برنامه ریزی این دستگاه‌ها می‌تواند به صورت دستی یا از طریق نرم افزار های مخصوص انجام شود و قابلیت یکپارچه سازی با سیستم های مدیریت انرژی و اتوماسیون صنعتی را دارند.
دستگاه های کنترل فاز با ویژگی های حفاظتی
بسیاری از دستگاه های کنترل فاز امروزی دارای مدار های حفاظتی برای جلوگیری از اضافه بار، اتصال کوتاه، افزایش دما و نوسانات ولتاژ هستند. این ویژگی‌ها باعث افزایش ایمنی و طول عمر دستگاه و بار مصرفی می‌شوند و از خرابی های ناگهانی جلوگیری می‌کنند.
کنترل فاز چیست و انتخاب نوع دستگاه کنترل فاز بستگی به نوع بار، میزان توان، دقت مورد نیاز و محیط کاربرد دارد. دستگاه های مبتنی بر تریاک برای کاربرد های خانگی و کم قدرت مناسب‌اند، در حالی که SCR و کنترل های دیجیتال برای صنایع بزرگ و سیستم های حساس به کار می‌روند. همچنین توجه به ویژگی های حفاظتی و قابلیت برنامه ریزی دستگاه‌ها در بهبود عملکرد و افزایش ایمنی اهمیت ویژه‌ای دارد. با توجه به پیشرفت های فناوری دستگاه های کنترل فاز همواره در حال بهبود و توسعه برای پاسخگویی به نیاز های متنوع صنعتی و مصرف کنندگان هستند.
مقایسه کنترل فاز با روش های دیگر کنترل توان
کنترل فاز یکی از روش های رایج برای تنظیم توان در بار های جریان متناوب است که با تغییر زاویه آتش قطعات نیمه هادی مانند تریاک یا تریستور، مقدار انرژی منتقل شده به بار را کنترل می‌کند. اما در کنار کنترل فاز روش های دیگری نیز برای کنترل توان وجود دارد که هر کدام مزایا و معایب خاص خود را دارند. در این بخش به مقایسه کنترل فاز با دو روش رایج دیگر یعنی کنترل PWM (مدولاسیون پهنای پالس) و کنترل ON-OFF پرداخته می‌شود.
کنترل فاز با تغییر زاویه شروع هدایت جریان، بخش هایی از موج سینوسی ولتاژ را حذف می‌کند و بدین ترتیب توان مؤثر کاهش می‌یابد. این روش ساده، کم هزینه و دارای پاسخ سریع است، اما باعث ایجاد اعوجاج هارمونیکی در شبکه برق و افزایش تداخل الکترومغناطیسی می‌شود. همچنین در بار های القایی ممکن است عملکرد آن به دلیل اختلاف فاز بین ولتاژ و جریان دچار مشکلاتی شود.
روش PWM یکی از روش های دقیق و پیشرفته کنترل توان است که با تغییر پهنای پالس های ولتاژ یا جریان، توان را به صورت دیجیتال و با دقت بالا تنظیم می‌کند. مزیت اصلی PWM ایجاد شکل موج های تقریباً سینوسی با حداقل اعوجاج هارمونیکی و بازدهی انرژی بالاست. این روش در موتور های الکتریکی، منابع تغذیه سوئیچینگ و سیستم های الکترونیکی پیشرفته کاربرد زیادی دارد. اما پیچیدگی مدار، هزینه بالاتر و نیاز به قطعات الکترونیکی پیشرفته از معایب آن محسوب می‌شود.
روش کنترل ON-OFF ساده‌ترین روش است که در آن بار یا کاملاً روشن است یا کاملاً خاموش. این روش برای کاربرد هایی که نیاز به تنظیم دقیق توان ندارند مناسب است و معمولاً در ترموستات‌ها و تجهیزات ساده گرمایشی استفاده می‌شود. اگرچه این روش بسیار ساده و کم هزینه است اما باعث نوسان دمایی و کاهش عمر تجهیزات می‌شود.
کنترل فاز چیست و انتخاب روش کنترل توان به نوع بار، دقت مورد نیاز، هزینه و پیچیدگی سیستم بستگی دارد. کنترل فاز به دلیل سادگی و کارایی در بسیاری از کاربرد های صنعتی و خانگی محبوب است اما در مواردی که کیفیت شکل موج و کاهش هارمونیک اهمیت دارد روش هایی مانند PWM ترجیح داده می‌شوند.
اجزای اصلی مدار کنترل فاز
مدار کنترل فاز یکی از مهمترین و کاربردی‌ترین مدار های الکترونیک قدرت است که برای تنظیم مقدار توان انتقال یافته به بار های متناوب (AC) استفاده می‌شود. این مدارها در کاربرد های مختلفی مانند کنترل روشنایی، تنظیم سرعت موتور های الکتریکی و کنترل دما کاربرد دارند. عملکرد صحیح و بهینه این مدارها وابسته به اجزای اصلی آن است که هر کدام نقش ویژه‌ای در تنظیم دقیق زاویه آتش و کنترل توان دارند.
