در دنیای امروز که انرژی الکتریکی شریان حیاتی صنایع، ساختمان‌ها و زندگی روزمره ماست، حفاظت از این انرژی و تجهیزات متصل به آن از اهمیت بالایی برخوردار است. هرگونه نقص در شبکه، چه ناشی از اضافه بار (Overload) ناشی از افزایش مصرف و چه ناشی از اتصال کوتاه (Short Circuit) به دلیل خرابی عایق یا خطای انسانی، می‌تواند منجر به آسیب‌های جبران‌ناپذیر، آتش‌سوزی و توقف فعالیت‌ها شود. در این میان، “کلید اتوماتیک” یا مدارشکن (Circuit Breaker) به عنوان یک دستگاه حیاتی، نقش خط مقدم دفاع را ایفا می‌کند. این مقاله به تشریح جامع این قطعه حیاتی، انواع، مکانیزم‌های عملکرد و نکات کلیدی انتخاب آن می‌پردازد.
کلید اتوماتیک وسیله‌ای حفاظتی است که برای حفاظت از مدارهای الکتریکی در برابر خطاهایی نظیر اضافه بار و اتصال کوتاه طراحی شده است. عملکرد اصلی آن این است که در صورت وقوع خطا، به طور خودکار و در زمانی بسیار کوتاه، جریان مدار را قطع کرده و تجهیزات و سیم‌کشی‌ها را از آسیب حفظ نماید.
اهمیت کلید اتوماتیک در سهولت بازیابی (Resetability) آن نهفته است. برخلاف فیوز که پس از عمل کردن باید تعویض شود، کلید اتوماتیک پس از رفع عیب، با یک عمل دستی ساده مجدداً به مدار باز می‌گردد و عملکرد عادی را از سر می‌گیرد. این ویژگی، آن را به جزء لاینفک سیستم‌های توزیع و مصرف در تمامی سطوح ولتاژ تبدیل کرده است.
کلیدهای اتوماتیک بر اساس دامنه جریان نامی و نوع کاربرد، به دسته‌های اصلی تقسیم می‌شوند که هر کدام وظیفه خاصی را در سطوح مختلف سیستم الکتریکی بر عهده دارند:
MCBها برای حفاظت از بارهای کوچک و مدارهای انشعابی در تأسیسات مسکونی، تجاری سبک و کنترل پنل‌های کوچک استفاده می‌شوند.
محدوده جریان: معمولاً تا ۶۳ آمپر.
ظرفیت قطع اتصال (Icn): نسبتاً پایین، اغلب بین ۳ تا ۱۰ کیلواَمپر (kA).
عملکرد: مکانیزم حرارتی و مغناطیسی داخلی.

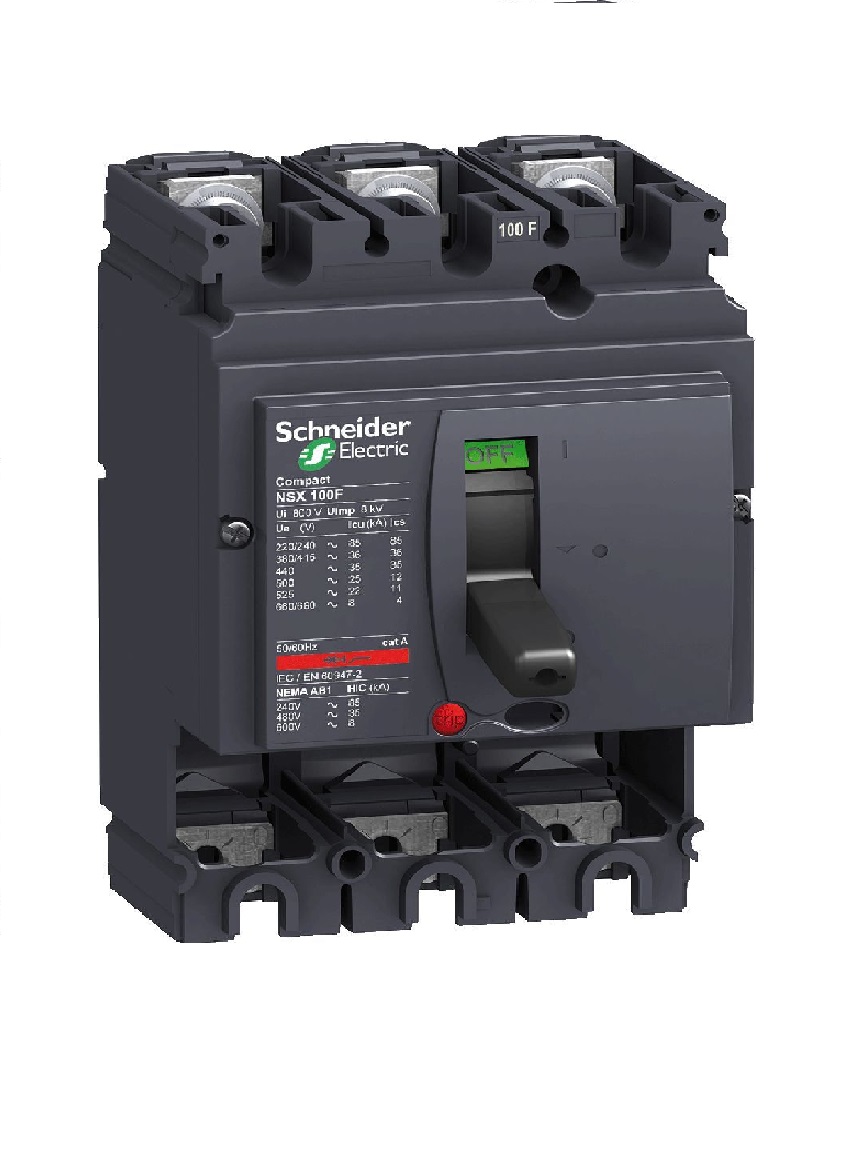

MCCBها برای حفاظت از خطوط اصلی توزیع، موتورهای بزرگ، تابلوهای توزیع اصلی و بارهای صنعتی متوسط طراحی شده‌اند.
محدوده جریان: از ۶۳ آمپر تا حدود ۲۵۰۰ آمپر.
ظرفیت قطع اتصال: بالاتر از MCBها، معمولاً بین ۱۰ تا ۲۰۰ کیلوآمپر.
قابلیت تنظیم: مهم‌ترین مزیت MCCBها، قابلیت تنظیم جریان‌های قطع اضافه بار (Thermal Trip) است که امکان تطبیق حفاظت با نیاز دقیق بار را فراهم می‌کند.
ACBها برای حفاظت از اصلی‌ترین نقاط ورود انرژی در ساختمان‌های بزرگ، پست‌ها و تابلوهای اصلی تأسیسات با جریان‌های بسیار بالا به کار می‌روند.
محدوده جریان: از ۸۰۰ آمپر تا ۶۰۰۰ آمپر و بالاتر.
ظرفیت قطع اتصال: بسیار بالا (تا ۲۰۰ کیلوآمپر و بیشتر).
ویژگی‌ها: معمولاً دارای مکانیزم قطع و وصل موتوری هستند و قابلیت اتصال به رله‌های حفاظتی پیشرفته (مانند رله‌های الکترونیکی) برای عملکرد دقیق‌تر را دارند.
کلید اتوماتیک با ترکیبی هوشمندانه از دو اثر فیزیکی، مدار را قطع می‌کند:
این مکانیزم برای حفاظت در برابر اضافه بارهای طولانی‌مدت طراحی شده است. درون کلید، از یک تیغه بی-متال (Bimetallic Strip) استفاده می‌شود که از دو فلز با ضریب انبساط حرارتی متفاوت ساخته شده است.
هنگامی که جریان عبوری از حد نامی (مثلاً ۱.۵ برابر جریان نامی برای مدت زمان طولانی) فراتر رود، حرارت تولید شده در تیغه بی-متال افزایش می‌یابد. به دلیل اختلاف انبساط، این تیغه خم شده و در نهایت اهرمی را تحریک می‌کند که منجر به باز شدن کنتاکت‌های کلید و قطع مدار می‌شود. زمان عملکرد در این حالت متناسب با شدت اضافه بار است؛ هرچه جریان بیشتر باشد، زمان قطع کوتاه‌تر خواهد بود.
این مکانیزم برای واکنش سریع در برابر جریان‌های بسیار زیاد ناشی از اتصال کوتاه (که می‌تواند چند برابر جریان نامی باشد) ضروری است.
در مسیر جریان، یک سیم‌پیچ (Solenoid) قرار دارد. با عبور جریان اتصال کوتاه، یک میدان مغناطیسی بسیار قوی در اطراف این سیم‌پیچ ایجاد می‌شود. این میدان به سرعت یک آرمیچر را جذب کرده و مستقیماً اهرم قطع را فعال می‌سازد. این فرآیند در کسری از ثانیه (معمولاً کمتر از یک سیکل برق شهر) رخ می‌دهد تا از آسیب ناگهانی به تجهیزات جلوگیری شود.
ظرفیت قطع اتصال (Icn) یکی از حیاتی‌ترین پارامترهای یک کلید اتوماتیک است. این پارامتر نشان‌دهنده حداکثر جریان اتصال کوتاهی است که کلید می‌تواند بدون آسیب دیدن به اجزای داخلی خود، آن را قطع کند.
تأسیسات الکتریکی باید بر اساس جریان اتصال کوتاهی که در نقطه نصب کلید ممکن است رخ دهد (که به امپدانس شبکه در آن نقطه وابسته است) محافظت شوند.
رابطه مهم: در صورت عدم انتخاب صحیح ظرفیت قطع، در زمان وقوع اتصال کوتاه، کلید منفجر شده یا ذوب می‌شود بدون آنکه بتواند جریان خطا را قطع کند. بنابراین، همیشه باید ظرفیت قطع کلید انتخاب شده بیشتر یا مساوی جریان اتصال کوتاه محاسبه شده در آن نقطه باشد.
استانداردهای بین‌المللی نظیر IEC 60947-2 چارچوب‌های دقیقی برای تست و رتبه‌بندی این تجهیزات فراهم می‌کنند تا اطمینان حاصل شود که کلیدها در برابر شرایط سخت اتصال کوتاه مقاوم هستند.
انتخاب صحیح کلید اتوماتیک مستقیماً بر ایمنی و قابلیت اطمینان سیستم تأثیر می‌گذارد.
جریان نامی کلید باید کمی بالاتر از جریان دائم بار مصرفی انتخاب شود. به عنوان یک قاعده کلی، جریان نامی کلید باید بین ۱۲۵٪ تا ۱۵۰٪ جریان بار محاسبه شده باشد تا از عملکرد ناخواسته (Tripping) در بارهای عادی جلوگیری شود.
-منحنی‌های قطع (Trip Curves) نشان می‌دهند که کلید در چه زمان و با چه جریانی عمل می‌کند. این منحنی‌ها باید با مشخصات بار هماهنگ باشند:
-منحنی Type B (برای بارهای مقاومتی سبک): در ۳ تا ۵ برابر جریان نامی عمل می‌کند (مناسب روشنایی‌های کوچک).
-منحنی Type C (رایج‌ترین): در ۵ تا ۱۰ برابر جریان نامی عمل می‌کند (مناسب پریزها و بارهای عمومی).
-منحنی Type D: در ۱۰ تا ۲۰ برابر جریان نامی عمل می‌کند (مناسب بارهای سلفی سنگین مانند ترانسفورماتورها و موتورها که جریان راه‌اندازی بالایی دارند).
دمای محیط: ظرفیت کلیدها با افزایش دمای محیط کاهش می‌یابد (Derating). در محیط‌های گرم باید از کلیدهایی با جریان نامی بالاتر استفاده شود.
هماهنگی حفاظتی (Coordination): در سیستم‌های پیچیده، کلیدهای بالادستی باید دیرتر از کلیدهای پایین‌دستی عمل کنند تا فقط مدار معیوب قطع شود. این امر نیازمند انتخاب دقیق زمان‌بندی و مکانیزم‌های منحنی قطع است.
موقعیت نصب: کلیدها باید در محفظه‌های مناسب نصب شده و در محلی با دسترسی آسان برای بازرسی و تنظیم مجدد (Reset) قرار گیرند.
کلید اتوماتیک بیش از یک سوئیچ ساده است؛ این دستگاه یک سیستم حفاظتی فعال است که با بهره‌گیری از اصول حرارت و مغناطیس، هم از تجهیزات در برابر آسیب‌های تدریجی و هم از سیستم در برابر بلایای آنی اتصال کوتاه محافظت می‌کند. درک صحیح تفاوت بین MCB، MCCB و ACB و انتخاب دقیق بر اساس جریان‌های راه‌اندازی و ظرفیت قطع شبکه، سنگ بنای طراحی یک سیستم الکتریکی ایمن، کارآمد و قابل اعتماد است.
