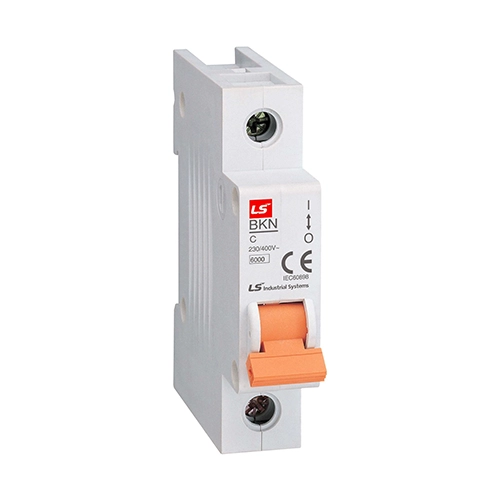

در دنیای پیچیده و پرمصرف امروزی، ایمنی و اطمینان سیستم‌های توزیع برق از اهمیت حیاتی برخوردار است. در قلب این سیستم‌ها، دستگاه‌های حفاظتی نقش نگهبانان اصلی را ایفا می‌کنند. کلید مینیاتوری (Miniature Circuit Breaker یا MCB) یکی از پرکاربردترین و اساسی‌ترین این تجهیزات در شبکه‌های فشار ضعیف، به‌ویژه در تأسیسات ساختمان‌ها و مدارهای روشنایی و پریزهای فرعی است. این مقاله به بررسی جامع ساختار، عملکرد، انواع و استانداردهای کلید مینیاتوری می‌پردازد تا جایگاه آن را به عنوان استاندارد حفاظت مدرن روشن سازد.
کلید مینیاتوری دستگاهی الکترومکانیکی است که برای حفاظت از مدارها در برابر دو حالت اصلی خطا طراحی شده است: اضافه بار (Overload) و اتصال کوتاه (Short Circuit). MCB جایگزین فیوزهای قدیمی شده است زیرا قابلیت ریست شدن (Reset) پس از رفع خطا را دارد و نیاز به تعویض قطعه ندارد.
در سیستم‌های توزیع برق فشار ضعیف (مانند تابلوهای توزیع اصلی و فرعی در ساختمان‌های مسکونی، تجاری و اداری)، MCBها در ابتدای هر خط فرعی نصب می‌شوند. وظیفه اصلی آن‌ها جداسازی سریع بخش معیوب مدار از شبکه اصلی برای جلوگیری از آسیب به سیم‌کشی، تجهیزات مصرف‌کننده و به خطر افتادن ایمنی افراد است. رنج جریان اسمی رایج برای MCBها معمولاً از ۰٫۵ آمپر تا ۶۳ آمپر است.
اگرچه MCB و MCCB (Molded Case Circuit Breaker) هر دو کلیدهای حفاظتی هستند، تفاوت‌های ساختاری و کاربردی عمده‌ای بین آن‌ها وجود دارد که تعیین‌کننده محل استفاده آن‌هاست:
ظرفیت قطع (Breaking Capacity): این پارامتر حیاتی‌ترین تفاوت است. MCBها برای ظرفیت‌های اتصال کوتاه نسبتاً پایین که در انشعابات انتهایی رایج است (معمولاً کمتر از ۱۰ کیلوآمپر)، طراحی شده‌اند. MCCBها برای مقابله با جریان‌های اتصال کوتاه بسیار بزرگ‌تر در نزدیکی منبع اصلی توزیع یا ترانسفورماتورها استفاده می‌شوند.
عملکرد ایمنی MCB بر پایه دو مکانیزم فیزیکی کاملاً مجزا اما هماهنگ بنا شده است: حفاظت حرارتی برای اضافه بار و حفاظت مغناطیسی برای اتصال کوتاه.
این مکانیزم برای حفاظت در برابر خطاهایی طراحی شده است که جریان را برای مدت طولانی (ثانیه‌ها تا ساعت‌ها) کمی بالاتر از حد مجاز (معمولاً ۱٫۲۵ تا ۱٫۵ برابر جریان نامی) نگه می‌دارند.
نحوه عملکرد: در مسیر جریان اصلی، یک نوار فلزی از دو فلز با ضریب انبساط حرارتی متفاوت به هم جوش داده شده است. هنگامی که جریان از حد مجاز بالاتر می‌رود، گرمای تولید شده در این نوار افزایش می‌یابد. به دلیل اختلاف در انبساط حرارتی، نوار خم می‌شود. پس از رسیدن به میزان خمش کافی، این حرکت مکانیکی باعث فعال شدن مکانیزم تریپ (Trip) و قطع مدار می‌شود.
ویژگی: این مکانیزم دارای تأخیر زمانی است تا از عملکرد کاذب هنگام راه‌اندازی موتورها یا بارهای القایی جلوگیری شود.
این مکانیزم برای حفاظت در برابر خطاهای شدید طراحی شده است که جریان می‌تواند در کسری از ثانیه به ده‌ها برابر جریان نامی (مثلاً ۱۰ تا ۲۰ برابر) برسد.
نحوه عملکرد: سیم‌پیچ به صورت سری با مدار اصلی قرار دارد. جریان بسیار بالای اتصال کوتاه، یک میدان مغناطیسی بسیار قوی در اطراف سیم‌پیچ ایجاد می‌کند. این نیروی مغناطیسی به قدری قوی است که بلافاصله یک آرمیچر را جذب کرده و مستقیماً مکانیزم آزاد کننده (Trip Mechanism) را فعال می‌سازد.
ویژگی: این عمل تقریباً آنی (زیر ۰٫۱ ثانیه) رخ می‌دهد تا از آسیب‌های فاجعه‌بار به سیم‌کشی جلوگیری شود.
رابطه جریان و زمان در حفاظت حرارتی از رابطه زیر پیروی می‌کند (معکوس رابطه توان):
که در آن (I) جریان خطا و (t) زمان عملکرد است.
منحنی عملکرد یک MCB، رابطه بین جریان خطا و زمان لازم برای عملکرد کلید را مشخص می‌کند. این منحنی‌ها نشان می‌دهند که کلید در چه ضریبی از جریان نامی، به صورت آنی (مغناطیسی) عمل می‌کند.
نوع منحنی ضریب تریپ مغناطیسی (برابر جریان نامی) کاربرد متداول
Type B ۳ تا ۵ برابر (I_n) بارهای مقاومتی خالص، مدارهای روشنایی ساده (بدون موتور یا ترانس بزرگ)
Type C ۵ تا ۱۰ برابر (I_n) بارهای عمومی ساختمان‌ها، پریزهای استاندارد، مدارهای روشنایی فلورسنت، ترانسفورماتورهای کوچک
Type D ۱۰ تا ۲۰ برابر (I_n) بارهای القایی با جریان راه‌اندازی بالا (مانند موتورهای کوچک، دستگاه‌های اشعه ایکس، ترانس‌های بزرگ)
مثال: یک MCB Type C با جریان نامی ۱۰ آمپر، در جریان‌های حدود ۵۰ تا ۱۰۰ آمپر به صورت مغناطیسی (آنی) عمل خواهد کرد، در حالی که زیر ۵۰ آمپر، حفاظت حرارتی آن وارد عمل می‌شود. انتخاب نوع منحنی برای جلوگیری از تریپ‌های کاذب (ناشی از جریان‌های هجومی لحظه‌ای) و اطمینان از حفاظت کافی حیاتی است.
تولید و استفاده از MCBها تحت نظارت دقیق استانداردهای بین‌المللی و ملی قرار دارد تا از عملکرد صحیح و ایمنی آن‌ها اطمینان حاصل شود. مهم‌ترین استانداردها عبارتند از:
IEC/EN 60898-1: استاندارد اصلی برای MCBهای مورد استفاده در تأسیسات خانگی و مشابه.
UL 489: استاندارد آمریکای شمالی برای کلیدهای قطع کننده مدار.
اطلاعات کدگذاری شده بر روی بدنه MCB (بدنه فایبرگلاس یا پلاستیک ضد اشتعال) باید تمامی پارامترهای حیاتی را مشخص کند:
I_n (Current Rating): جریان نامی (مثلاً ‘16A’).
U_e (Rated Operational Voltage): ولتاژ کاری نامی (مثلاً ‘230/400V’).
I_cn (Rated Ultimate Short Circuit Breaking Capacity): حداکثر جریان اتصال کوتاه که کلید می‌تواند با اطمینان قطع کند (مثلاً ‘6kA’).
Type Curve: نوع منحنی عملکرد (B، C یا D).
Number of Poles: تعداد پل‌ها (تک، دو، سه یا چهار پل).
Standards Compliance: علامت استاندارد (مانند CE یا UL).
این کدگذاری دقیق تضمین می‌کند که مهندس برق می‌تواند دستگاه مناسب را با توجه به نیاز حفاظتی مدار انتخاب کرده و از انطباق آن با حداقل استانداردهای ایمنی اطمینان یابد.
کلید مینیاتوری نه تنها یک وسیله قطع کننده است، بلکه یک سیستم حفاظتی هوشمند و دوگانه است که با ترکیب اثرات حرارتی و مغناطیسی، امنیتی بی‌نظیر را برای مدارهای فشار ضعیف فراهم می‌کند. با درک صحیح عملکرد منحنی‌ها و تفاوت‌های آن با سایر تجهیزات حفاظتی مانند MCCB، می‌توان ایمن‌ترین و کارآمدترین طراحی‌های الکتریکی را در تمامی محیط‌ها پیاده‌سازی کرد. MCB ستون فقرات حفاظت در هر تأسیسات مدرن محسوب می‌شود.
