سیستم‌های برق سه فاز ستون فقرات صنعت مدرن و زیرساخت‌های حیاتی را تشکیل می‌دهند. از موتورهای بزرگ صنعتی گرفته تا سیستم‌های پیچیده تهویه مطبوع، اتکا به این سیستم‌ها بسیار زیاد است. با این حال، ماهیت سه فاز بودن این سیستم‌ها آن‌ها را در برابر نوسانات و اختلالات ولتاژ آسیب‌پذیر می‌کند. هرگونه عدم تعادل، توالی نادرست فازها یا قطع شدن یکی از فازها می‌تواند منجر به خسارات جبران‌ناپذیر و توقف تولید شود. در این میان، رله کنترل فاز (Phase Control Relay) به عنوان یک نگهبان هوشمند و ضروری وارد عمل می‌شود. این مقاله به تشریح جامع عملکرد، انواع حفاظت‌ها، تنظیمات، و اهمیت حیاتی این دستگاه در حفاظت از تجهیزات سه فاز می‌پردازد.

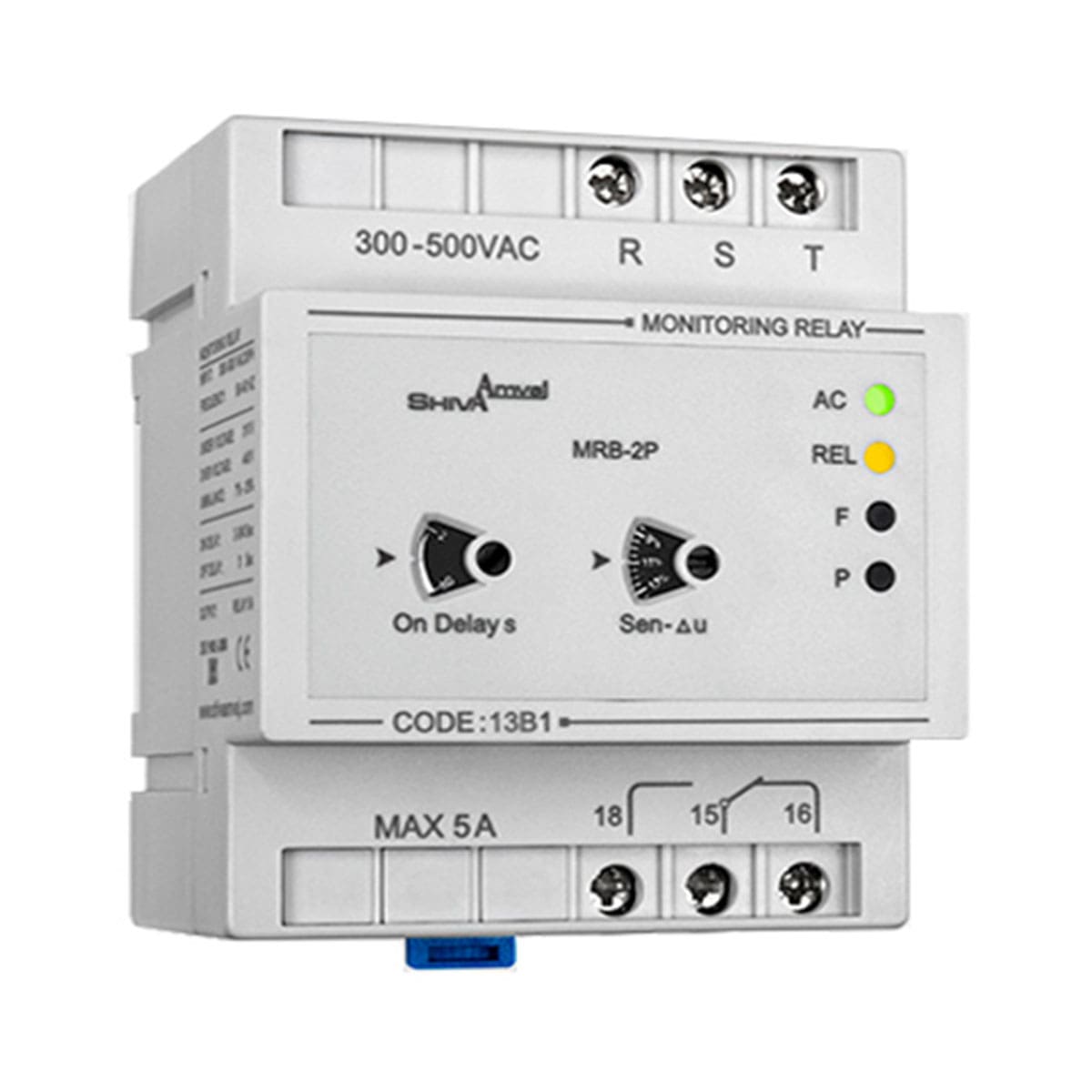

رله کنترل فاز دستگاهی الکترونیکی است که به طور مداوم پارامترهای ولتاژ سه فاز ورودی (سه فاز، نول و زمین در صورت نیاز) را پایش می‌کند. کاربرد اصلی آن، تشخیص سریع ناهنجاری‌های موجود در شبکه برق سه‌فاز و قطع فوری مدار فرمان تجهیزات متصل (مانند کنتاکتور موتور) در صورت بروز خطا است تا از آسیب دیدن دستگاه‌های حساس جلوگیری شود.
مهم‌ترین تجهیزاتی که نیازمند حفاظت توسط رله کنترل فاز هستند، عبارتند از:
الکتروموتورها: موتورها به طور خاص به عدم تقارن ولتاژ و توالی نادرست فازها حساس هستند. عدم تقارن باعث افزایش جریان در یک یا دو فاز شده و منجر به گرم شدن بیش از حد و سوختن سیم‌پیچ‌ها می‌شود.
پمپ‌ها و کمپرسورها: این تجهیزات اغلب با بار مکانیکی سنگین کار می‌کنند و هرگونه اختلال الکتریکی می‌تواند باعث قفل شدن مکانیکی و آسیب به موتور شود.
تجهیزات با رکتیفایرها و درایوهای الکترونیکی: اختلالات ولتاژ ورودی می‌تواند به مدارهای الکترونیکی حساس داخلی این تجهیزات آسیب بزند.
رله کنترل فاز با پایش دقیق ولتاژ، اطمینان حاصل می‌کند که تجهیزات تنها زمانی انرژی دریافت می‌کنند که شرایط شبکه در محدوده استاندارد عملیاتی قرار داشته باشد.
یک رله کنترل فاز مدرن مجموعه‌ای از مکانیزم‌های حفاظتی را در خود جای داده است که هر یک به یک نوع خاص از اختلالات شبکه می‌پردازند. این حفاظت‌ها عبارتند از:
در سیستم‌های سه فاز، ترتیب ولتاژهای فازها (مثلاً R-S-T یا L1-L2-L3) باید ثابت باشد تا موتور در جهت مورد نظر (مثلاً ساعت‌گرد) بچرخد. اگر توالی فازها به دلیل سیم‌بندی اشتباه یا تغییرات در شبکه جابجا شود، موتور در جهت مخالف می‌چرخد. این امر در پمپ‌ها (که ممکن است باعث آسیب به مکانیزم پمپاژ شود) و فن‌ها بسیار خطرناک است. رله کنترل فاز با مقایسه زمان‌بندی فازها، توالی نادرست را تشخیص داده و مدار را قطع می‌کند.
این حالت زمانی رخ می‌دهد که یکی از سه فاز ورودی به طور ناگهانی قطع شود (مثلاً به دلیل قطعی سیم، خرابی کنتاکتور یا فیوز). در این حالت، موتور همچنان با استفاده از دو فاز باقیمانده به کار خود ادامه می‌دهد، اما جریان مصرفی در فازهای باقیمانده به شدت افزایش می‌یابد (تا حدود ۱.۷۳ برابر مقدار نامی). این جریان بالا منجر به اشباع شدن هسته و گرم شدن بیش از حد موتور می‌شود. رله کنترل فاز با سنجش عدم وجود ولتاژ در یکی از فازها، یا با سنجش عدم تعادل شدید جریان (در مدل‌هایی که سنسور جریان دارند)، فوراً مدار را ایمن می‌کند.
افت ولتاژ به وضعیتی گفته می‌شود که ولتاژ خطوط از یک حد آستانه از پیش تعیین شده (معمولاً ۸۵ تا ۹۵ درصد ولتاژ نامی) پایین‌تر بیاید. افت ولتاژ باعث کاهش گشتاور تولیدی موتور شده و موتور ممکن است برای حفظ گشتاور لازم، جریان بیشتری بکشد (به ویژه اگر بار ثابت باشد)، که این امر منجر به گرم شدن می‌شود.
افزایش ولتاژ (مثلاً بالای ۱۰۵ تا ۱۱۰ درصد ولتاژ نامی) باعث افزایش بیش از حد شار مغناطیسی در سیم‌پیچ‌ها می‌شود. این امر می‌تواند عایق سیم‌پیچ‌ها را تحت فشار قرار داده و منجر به خرابی زودرس شود.
عدم تقارن ولتاژ به معنای تفاوت معنی‌دار بین ولتاژهای سه فاز است. این عدم تقارن اغلب ناشی از بارهای نامتوازن در شبکه یا مشکلات در ترانسفورماتورهاست. عدم تقارن ولتاژ حتی در مقادیر کم (مانند ۳ تا ۵ درصد) می‌تواند منجر به افزایش نامتناسب جریان در یکی از فازها شود و باعث تنش حرارتی نابرابر بر موتور گردد.
اگر ( \Delta V ) درصد عدم تقارن ولتاژ باشد، افزایش جریان ( \Delta I ) در فاز آسیب‌دیده تقریباً برابر است با:
به عنوان مثال، یک عدم تقارن ولتاژ ۵ درصدی می‌تواند منجر به افزایش جریان حدود ۱۰ درصدی در یک فاز شود که برای طول عمر موتور بسیار مضر است.
یکی از مزایای رله‌های کنترل فاز مدرن، قابلیت تنظیم دقیق پارامترهای حفاظتی متناسب با نیاز تجهیز متصل است. تنظیمات اصلی معمولاً از طریق پتانسیومترها یا پنل‌های دیجیتال انجام می‌شوند:
محدوده ولتاژ (Over/Under Voltage Limits): این تنظیمات تعیین می‌کنند که ولتاژ از چه حدی پایین‌تر یا بالاتر باشد، رله باید مدار را قطع کند. تنظیمات معمولاً بر حسب درصد نسبت به ولتاژ نامی (مثلاً ۲۲۰ ولت یا ۳۸۰ ولت) تعریف می‌شوند.
زمان تأخیر در زمان خطای ولتاژ (Voltage Trip Delay): این پارامتر تعیین می‌کند که پس از بروز نوسان ولتاژ، رله با چه تأخیری مدار را قطع کند. این تأخیر برای جلوگیری از عملکرد اشتباه در اثر نوسانات لحظه‌ای شبکه (مانند لحظه راه‌اندازی بارهای سنگین دیگر) ضروری است.
درصد عدم تقارن (Imbalance Percentage): این تنظیم مستقیماً به پارامتر بالا می‌رود. رله باید تنظیم شود تا در صورتی که عدم تقارن ولتاژ از حد مجاز تعریف شده (مثلاً ۵٪) فراتر رفت، مداخله کند.
زمان تأخیر توالی فاز و قطع فاز (Sequence/Phase Loss Delay): این تأخیر معمولاً بسیار کوتاه است (چند میلی‌ثانیه تا چند صد میلی‌ثانیه) زیرا تشخیص قطع فاز باید بسیار سریع صورت گیرد تا از ادامه کارکرد موتور در حالت تک فاز جلوگیری شود.
در سیستم‌های حفاظت الکتریکی، رله کنترل فاز نقش حیاتی در هماهنگی حفاظتی (Protective Coordination) ایفا می‌کند. سیستم‌های حفاظتی مانند فیوزها و کلیدهای حرارتی (بی‌متال‌ها) معمولاً بر اساس جریان بار نامی تجهیزات تنظیم می‌شوند. این حفاظت‌ها معمولاً در برابر اضافه‌جریان‌های طولانی‌مدت یا اتصال کوتاه عمل می‌کنند، اما در تشخیص خطاهای ولتاژ سیستم مانند عدم تقارن یا توالی اشتباه، کند عمل کرده یا اساساً ناتوان هستند.
رله کنترل فاز به عنوان حفاظت اولیه و سریع در برابر خطاهای کیفی شبکه عمل می‌کند. با قطع سریع برق قبل از اینکه خطای ولتاژ فرصت آسیب رساندن به عایق‌ها یا سیم‌پیچ‌ها را داشته باشد، از فعال شدن حفاظت‌های حرارتی جلوگیری کرده و طول عمر تجهیزات را به طرز چشمگیری افزایش می‌دهد. این امر از آسیب‌های پرهزینه‌ای که ناشی از خرابی ناگهانی موتورها در فرآیندهای حساس است، ممانعت به عمل می‌آورد.
نسل قدیمی‌تر رله‌های کنترل فاز عمدتاً بر پایه مدارهای آنالوگ بنا شده بودند و فقط قابلیت نمایش وضعیت (روشن/خاموش) یا خطای مشخص شده را داشتند. اما رله‌های کنترل فاز دیجیتال امروزی فراتر از یک دستگاه حفاظتی ساده عمل می‌کنند:
رله‌های دیجیتال مجهز به ریزپردازنده‌های پیشرفته هستند که می‌توانند مقادیر دقیق پارامترهای زیر را به صورت لحظه‌ای نمایش دهند:
ولتاژ دقیق هر سه فاز (U1, U2, U3).
جریان هر سه فاز (در مدل‌هایی که ترانس جریان متصل دارند).
میزان دقیق عدم تقارن ولتاژ و جریان (بر حسب درصد).
فرکانس شبکه.
توان اکتیو و راکتیو مصرفی.
این قابلیت‌ها امکان عیب‌یابی پیشرفته و نگهداری پیشگیرانه (Predictive Maintenance) را فراهم می‌آورد. مهندسان می‌توانند روند افزایش تدریجی عدم تقارن یا نوسانات ولتاژ را ثبت کرده و قبل از رسیدن به نقطه شکست، اقدامات اصلاحی لازم را انجام دهند. همچنین، بسیاری از مدل‌های دیجیتال قابلیت ثبت وقایع (Event Logging) را دارند که شامل تاریخ، زمان و نوع خطای رخ داده است، که این امر ردیابی علل اصلی اختلالات شبکه را تسهیل می‌کند.
رله کنترل فاز دیگر یک تجهیز لوکس نیست، بلکه یک ضرورت حیاتی در هر سیستمی است که بر پایه برق سه فاز بنا شده است. این دستگاه با پوشش طیف گسترده‌ای از اختلالات ولتاژ، از توالی فاز گرفته تا عدم تقارن، به عنوان خط مقدم دفاعی در برابر آسیب‌های ناگهانی و پرهزینه عمل می‌کند. با پیشرفت فناوری به سمت سیستم‌های دیجیتال، قابلیت‌های اندازه‌گیری این رله‌ها به مهندسان ابزارهای قدرتمندی برای پایش دقیق و حفظ سلامت زیرساخت‌های حیاتی برق داده است.
